ENFÛTEUSE ISOBAR — 3 TÊTES

L’enfûtage passe
en mode Turbo.

Name: Turbo Fûts
Brand: Turbo Fûts

Turbo Fûts associe trois voies de remplissage, un contrôle numérique et une ergonomie pensée pour produire vite, proprement et directement sur palettes.

3têtes

180fûts/h

ISOremplissage isobare

3 fûtstoutes les 60 secondessur fûts de 20 L

Découvrir le process Voir les modèles

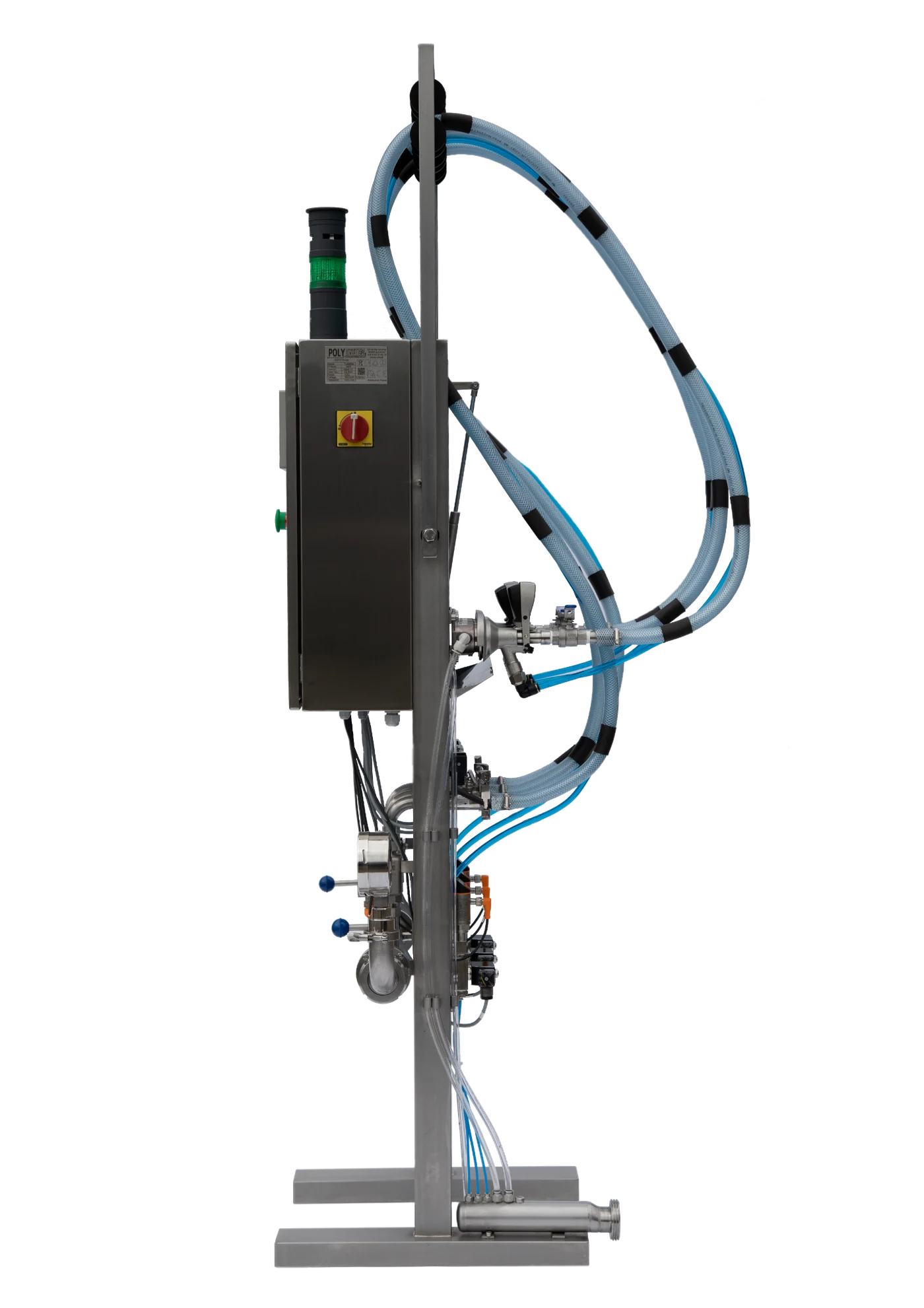

MODÈLE COMPACT

Explorer

Conçue, dessinée et fabriquée par Poly System

100 % en Bretagne

100 % électrique

REPÈRES MACHINE — VUE DE CÔTÉ

Les composants repérés
au cœur de la machine.

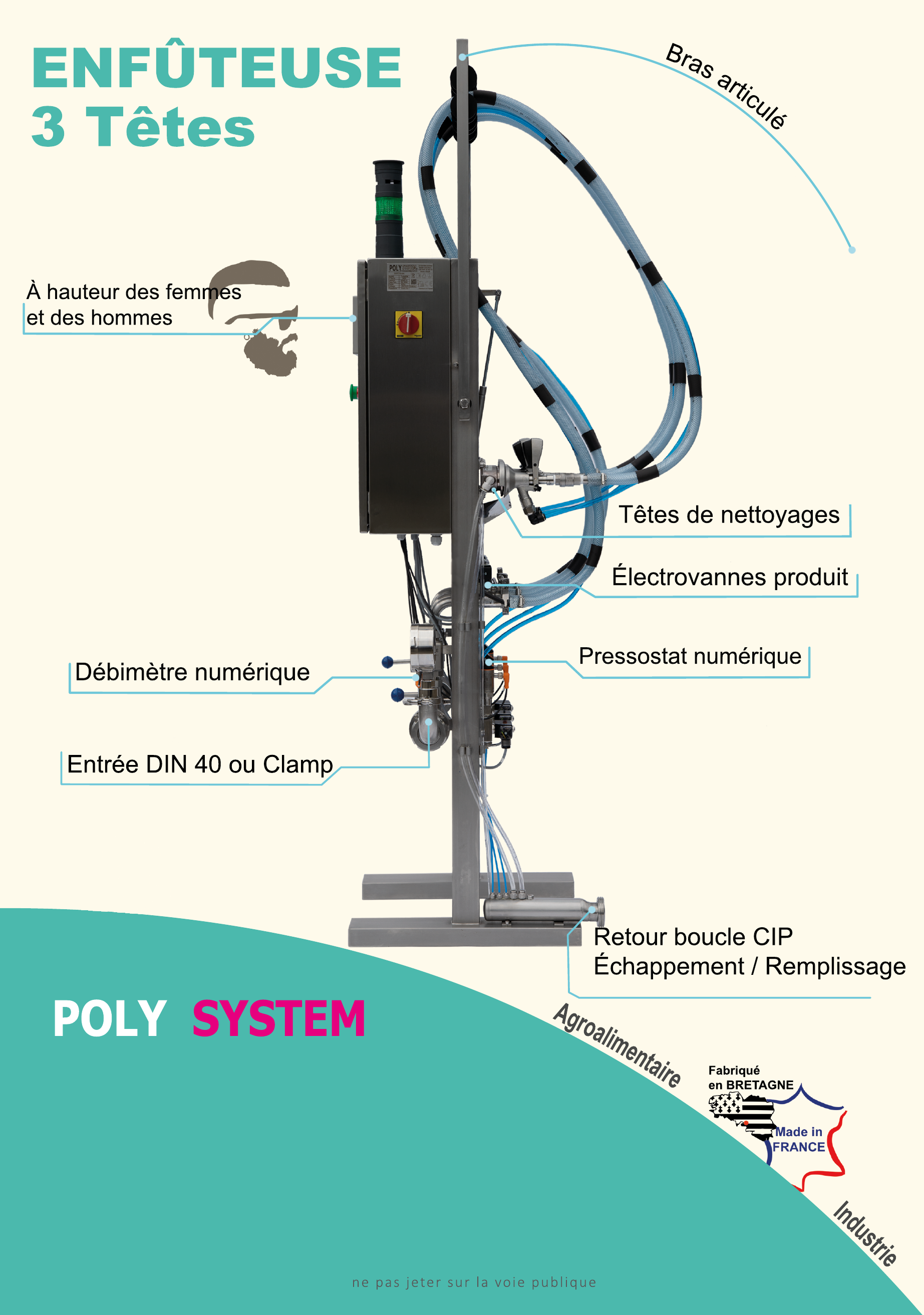

Vue de côté de l’enfûteuse Turbo Fûts avec ses principaux composants repérés

01 — CONTRÔLE DES 3 VOIES

Trois fûts.
Trois mesures.
Un seul process.

Chaque voie dispose de son contrôle numérique. Les débitmètres mesurent le passage produit et participent au suivi précis du remplissage. La contre-pression est elle aussi suivie numériquement pour préserver un remplissage isobare régulier. En fin de cycle, la machine contrôle puis ajuste la pression choisie dans chaque fût, généralement réglée à 1 bar.

Débitmètresnumériques

Pressostatscontrôle de fin de cycle

3 voiesen parallèle

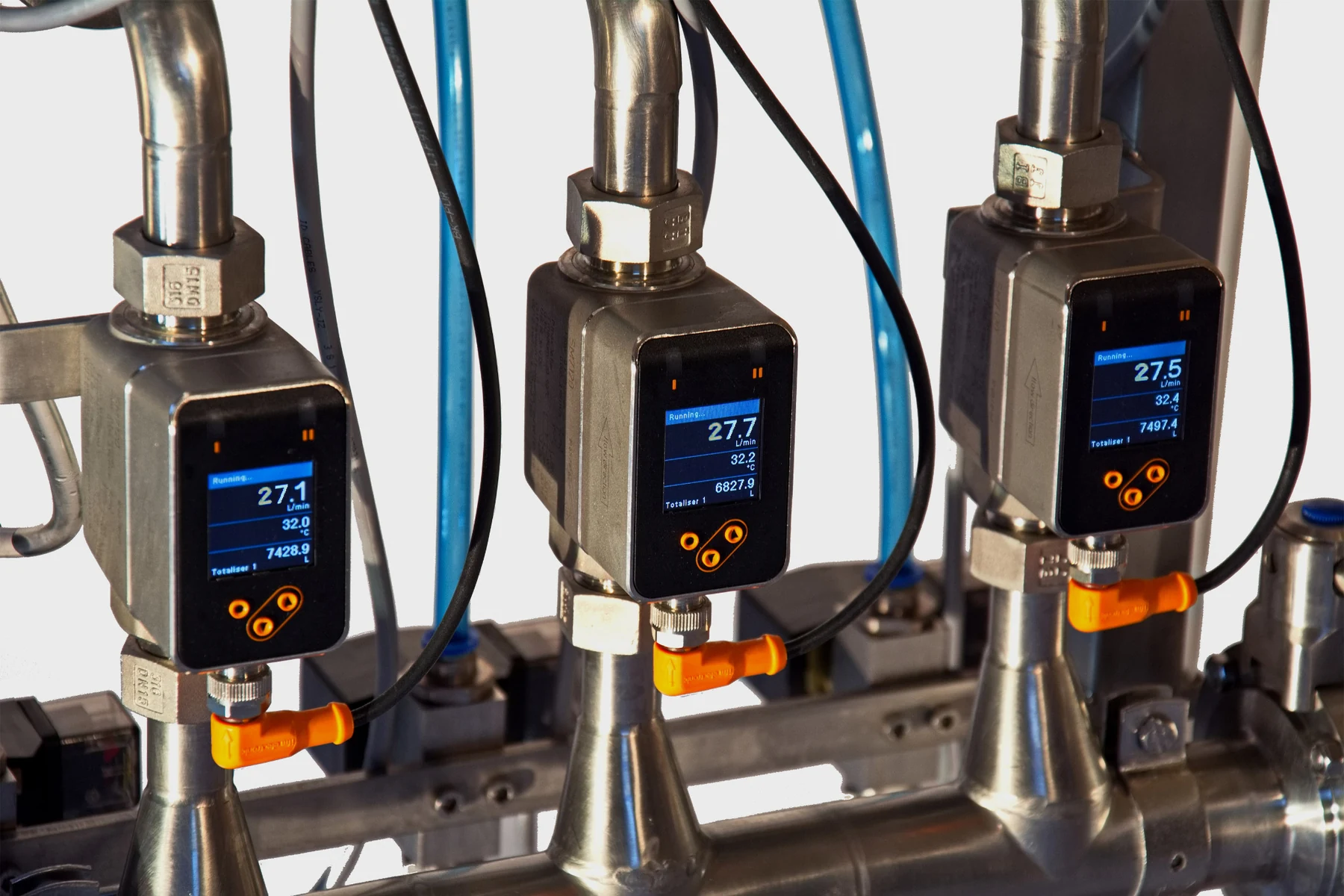

Trois débitmètres numériques de l'enfûteuse Turbo Fûts — Mesure indépendante des trois voies de remplissage.

02 — ERGONOMIE & PRODUCTION

Les fûts restent
sur la palette.

Les flexibles viennent au fût. Le remplissage peut ainsi être réalisé directement sur palettes, avec l’objectif de limiter les manutentions et d’éviter de porter les fûts une fois pleins.

Bras / flexibles déployéspour atteindre la zone de travail

Zéro tuyau au solorganisation et hygiène optimisées

Production en sériefûts propres préparés avant l’enfûtage

03 — DE LA PRÉPARATION AU REMPLISSAGE

Un cycle maîtrisé, étape par étape.
Pour enchaîner les fûts efficacement.

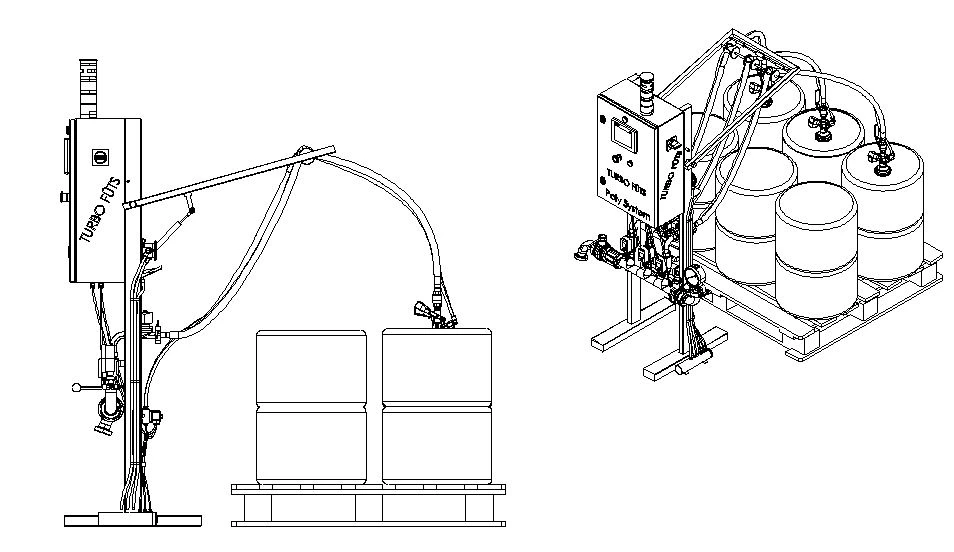

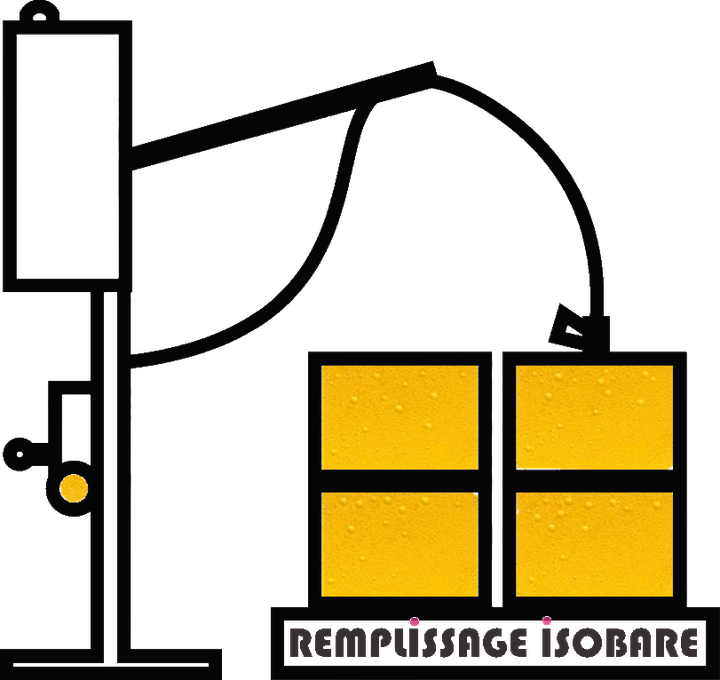

Schéma simplifié Turbo Fûts et fûts en remplissage

Préparer

Stocker les fûts propres et organiser la palette avant la production.

Laver

Têtes de lavage intégrées et programme de lavage séquentiel.

Connecter

Trois têtes et trois flexibles avec connexion en tête A pour travailler simultanément.

Remplir

Remplissage isobare, puis contrôle et ajustement automatique à la pression de fin de cycle sélectionnée.

04 — CARACTÉRISTIQUES

Simple à installer.
Facile à déplacer.

Avec un poids d’environ 40 kg, Turbo Fûts se déplace facilement et s’installe rapidement à l’endroit le plus adapté dans votre zone de production.

140 Wconsommation

220 Vprise standard

≈ 40 kgpoids

≈ 0,5 m²emprise au sol

Écran tactileparamètres multiples & assistance de production

Compteurslitres, fûts et palettes réalisées

DIN 40 / Clampentrée process selon configuration

Retour CIPnettoyage intégré, raccordable au circuit de nettoyage en place

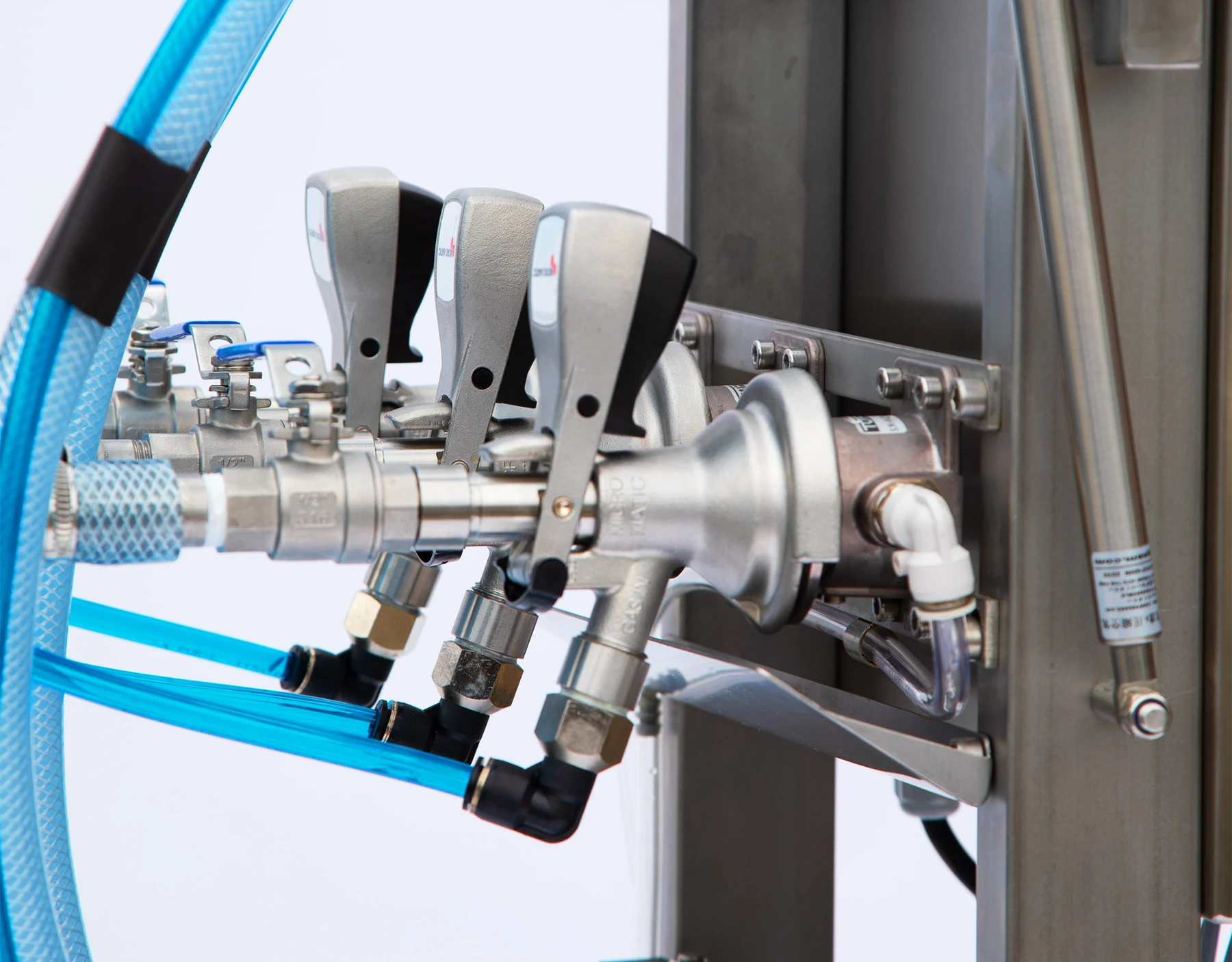

Têtes de remplissage Turbo Fûts connectées aux têtes de nettoyage — Têtes de remplissage connectées aux têtes de nettoyage.

05 — NETTOYAGE INTÉGRÉ

Un nettoyage séquentiel
dans tous les circuits.

Les têtes de remplissage se connectent aux têtes de nettoyage pour lancer une séquence complète. Le programme nettoie les électrovannes produit, les électrovannes de contre-pression et l’ensemble des circuits de tuyauterie de la machine, avec un retour vers le CIP.

Têtes de nettoyage connectées
Programme de lavage séquentiel
Électrovannes produit
Électrovannes de contre-pression
Circuits de tuyauterie avec retour CIP

À BIEN DISTINGUER

Remplisseuse de fûts ou laveuse-remplisseuse :
quelle différence ?

Turbo Fûts est une remplisseuse de fûts, également appelée enfûteuse isobare. Cette machine de remplissage de fûts de bière, kombucha, limonade et softs intervient après le lavage et la préparation des contenants.

CE QUE FAIT TURBO FÛTS

Remplir un, deux ou trois fûts selon le besoin.

L’opérateur sélectionne une seule tête, deux têtes ou les trois têtes pour adapter la session au nombre de fûts à traiter. La machine dose le volume, contrôle la contre-pression et ajuste la pression finale choisie.

CE QU’ELLE NE FAIT PAS

Ce n’est pas une laveuse-remplisseuse.

Turbo Fûts ne réalise pas le lavage intérieur préalable des fûts. Ceux-ci doivent être nettoyés, contrôlés et prêts à recevoir la boisson avant leur connexion en tête A.

1, 2 OU 3 TÊTES ACTIVESChaque session peut être lancée avec seulement le nombre de voies nécessaire à la production du moment.

PRESSION FINALE MODIFIABLELa consigne de pression en fin de cycle peut être changée selon la boisson, le format de fût et le résultat recherché — elle est généralement réglée à 1 bar.

Nettoyage intégré : cette fonction nettoie les têtes, les électrovannes et les circuits internes de la remplisseuse, avec retour vers le CIP. Elle ne remplace pas une laveuse de fûts.

06 — DEUX IMPLANTATIONS

Un même process.
Deux façons de l’intégrer.

Le modèle compact réunit toute la machine sur une structure autonome, prête à prendre place dans l’atelier. Le modèle mural reprend exactement les mêmes fonctions dans une implantation en façade, pensée pour une intégration fixe le long d’un mur.

MODÈLE PRINCIPAL

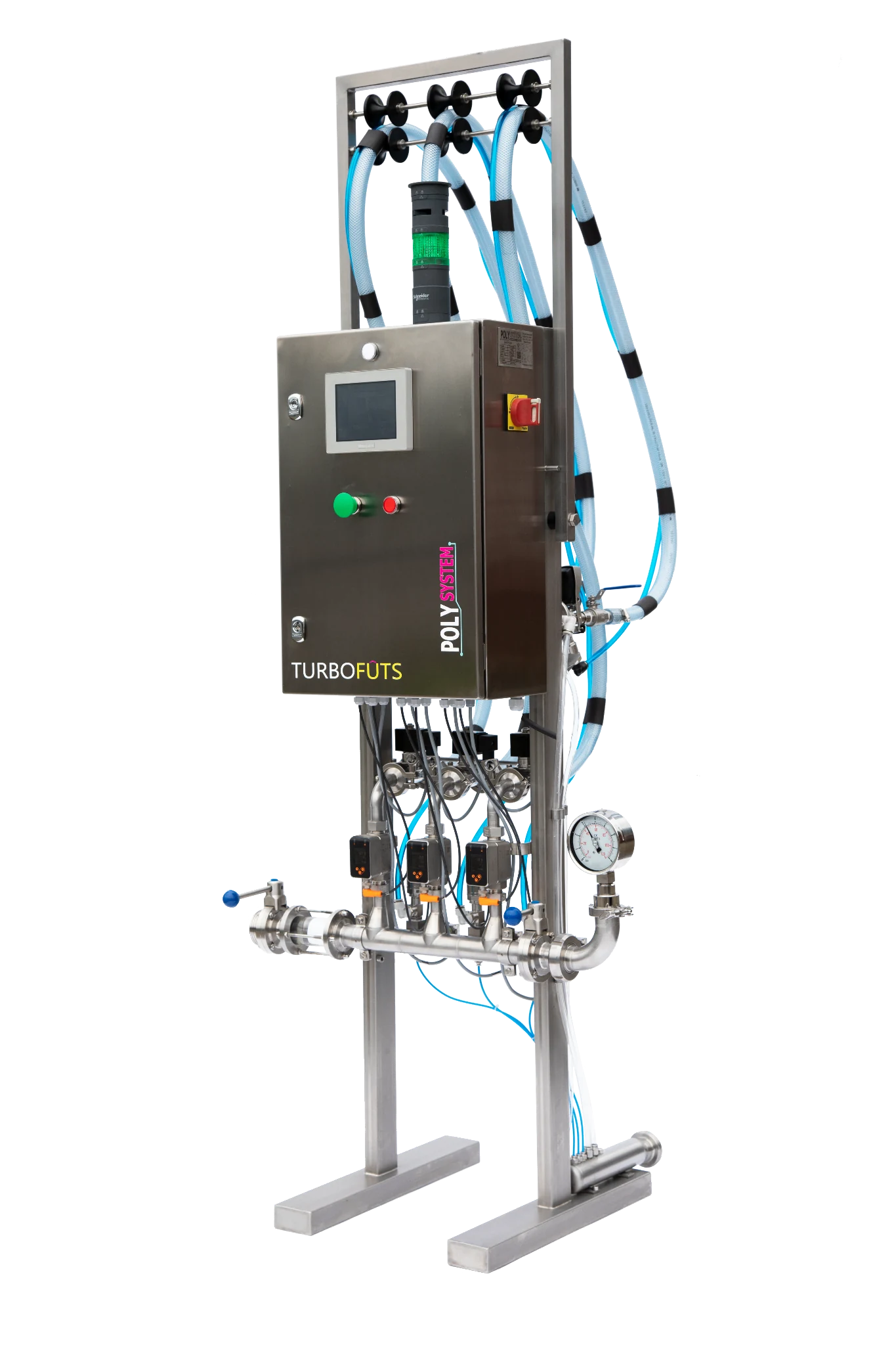

Compact

Une structure autonome qui réunit l’armoire, l’écran et les trois voies de remplissage pour une installation simple et mobile dans l’atelier.

3 têtesremplissage isobareécran tactileretour CIP

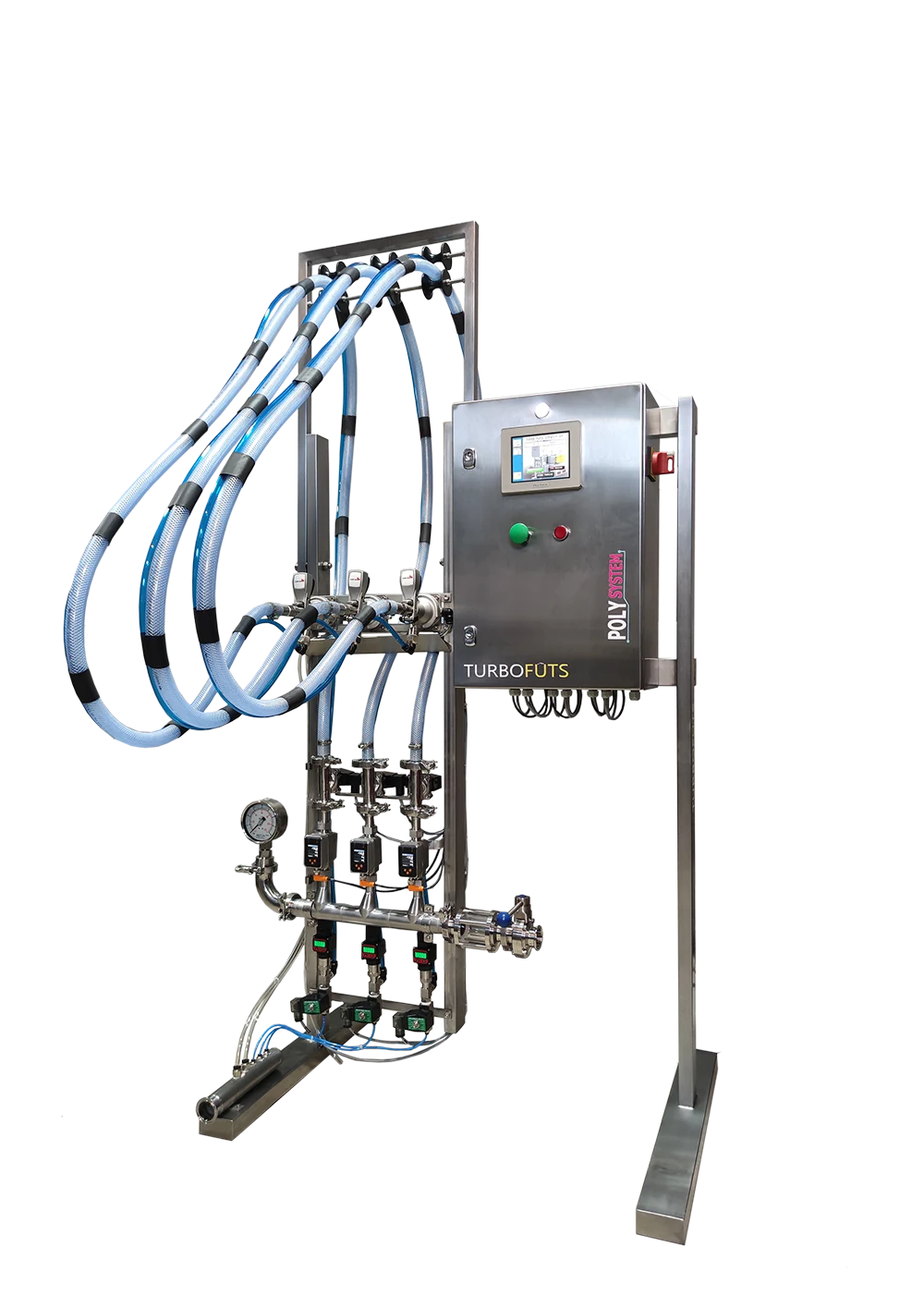

Mural

Le même process, les mêmes commandes et les mêmes trois voies, réunis en façade pour une intégration fixe le long d’un mur.

3 têtesremplissage isobareécran tactileretour CIP

07 — EN SITUATION

Turbo Fûts.
En pleine production.

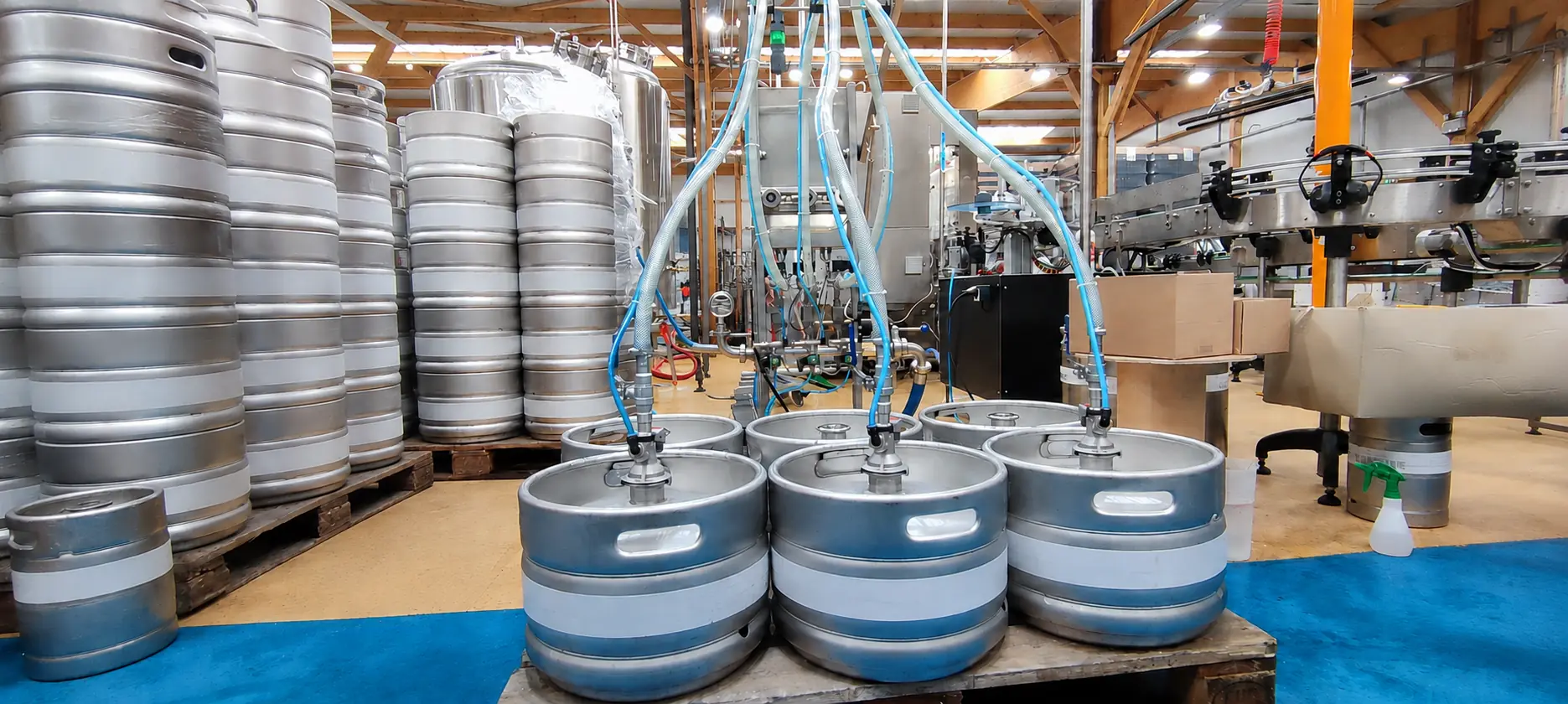

Turbo Fûts raccordée à trois fûts dans un atelier de production

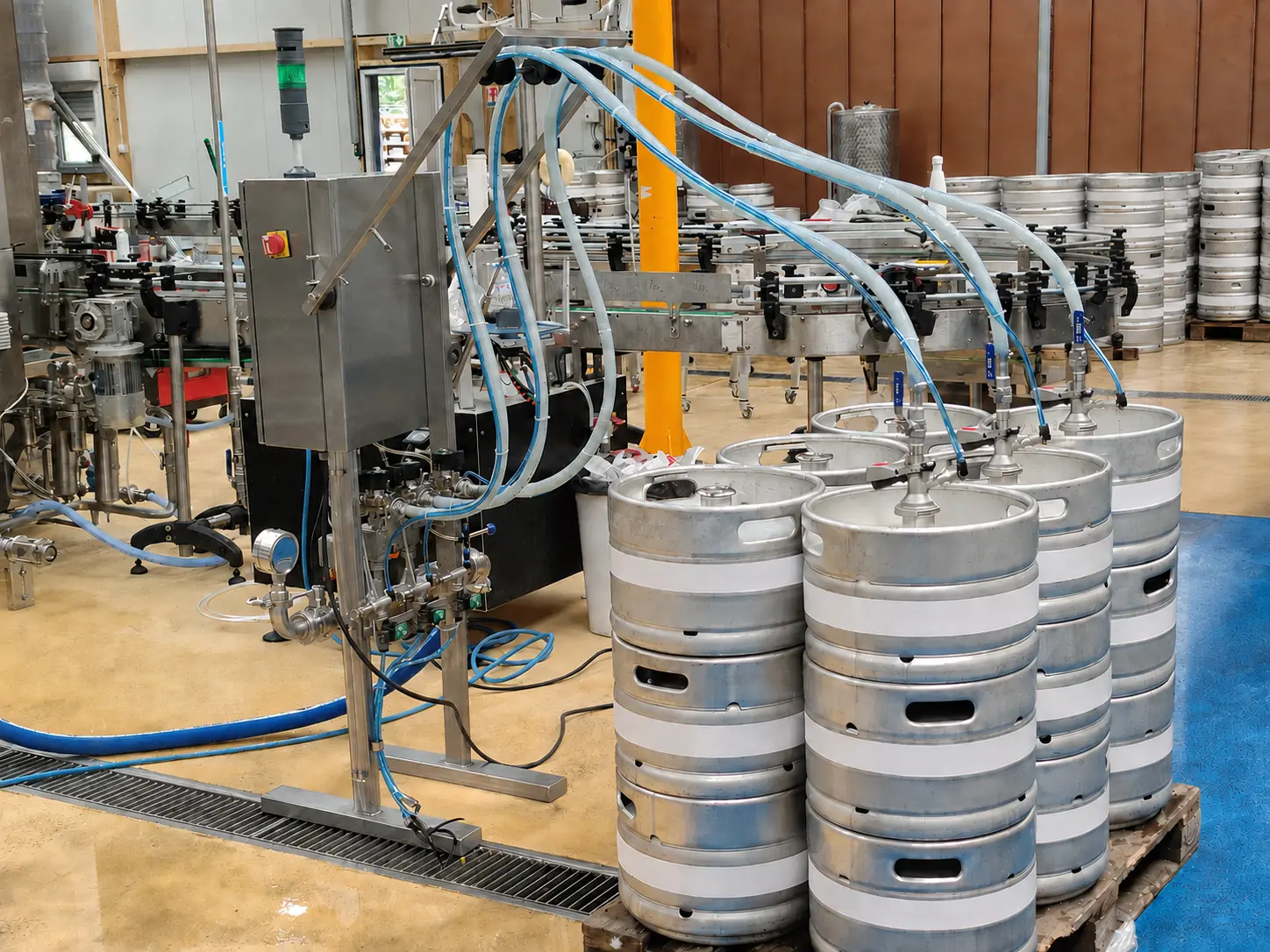

Turbo Fûts en fonctionnement à proximité d’une palette de fûts

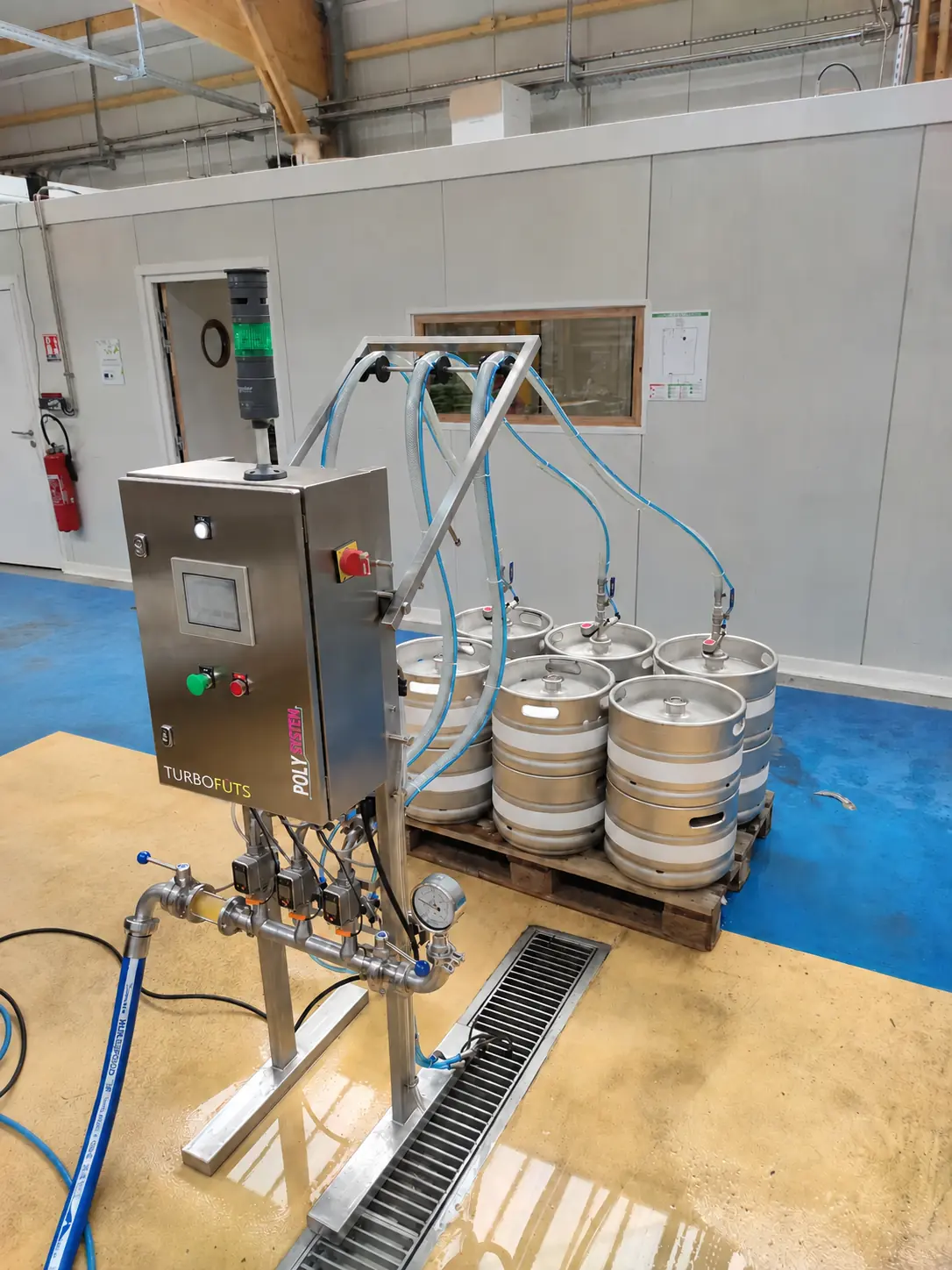

Vue trois-quarts de Turbo Fûts et de ses trois flexibles

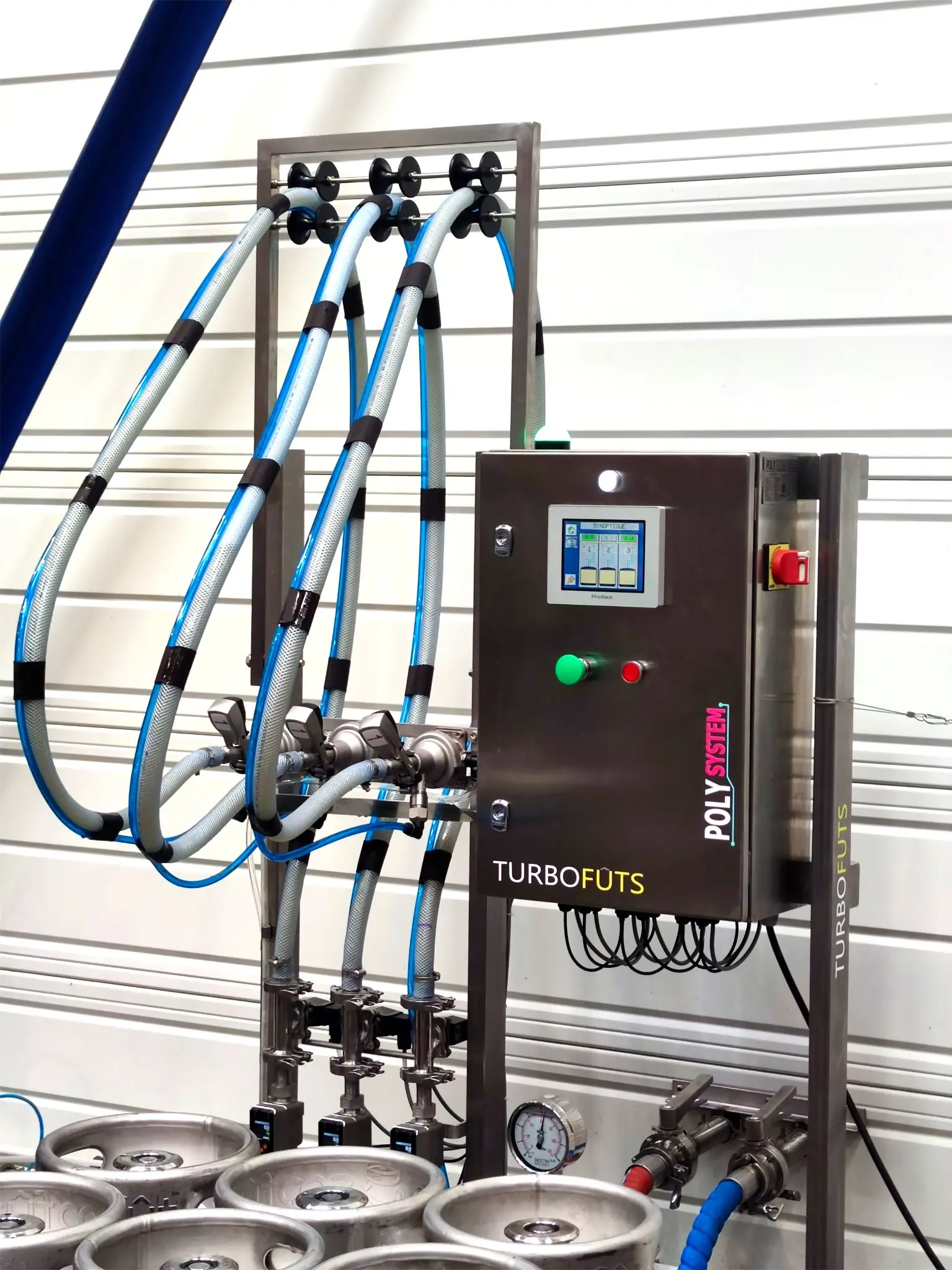

Vue rapprochée de Turbo Fûts avec ses flexibles et son armoire de commande

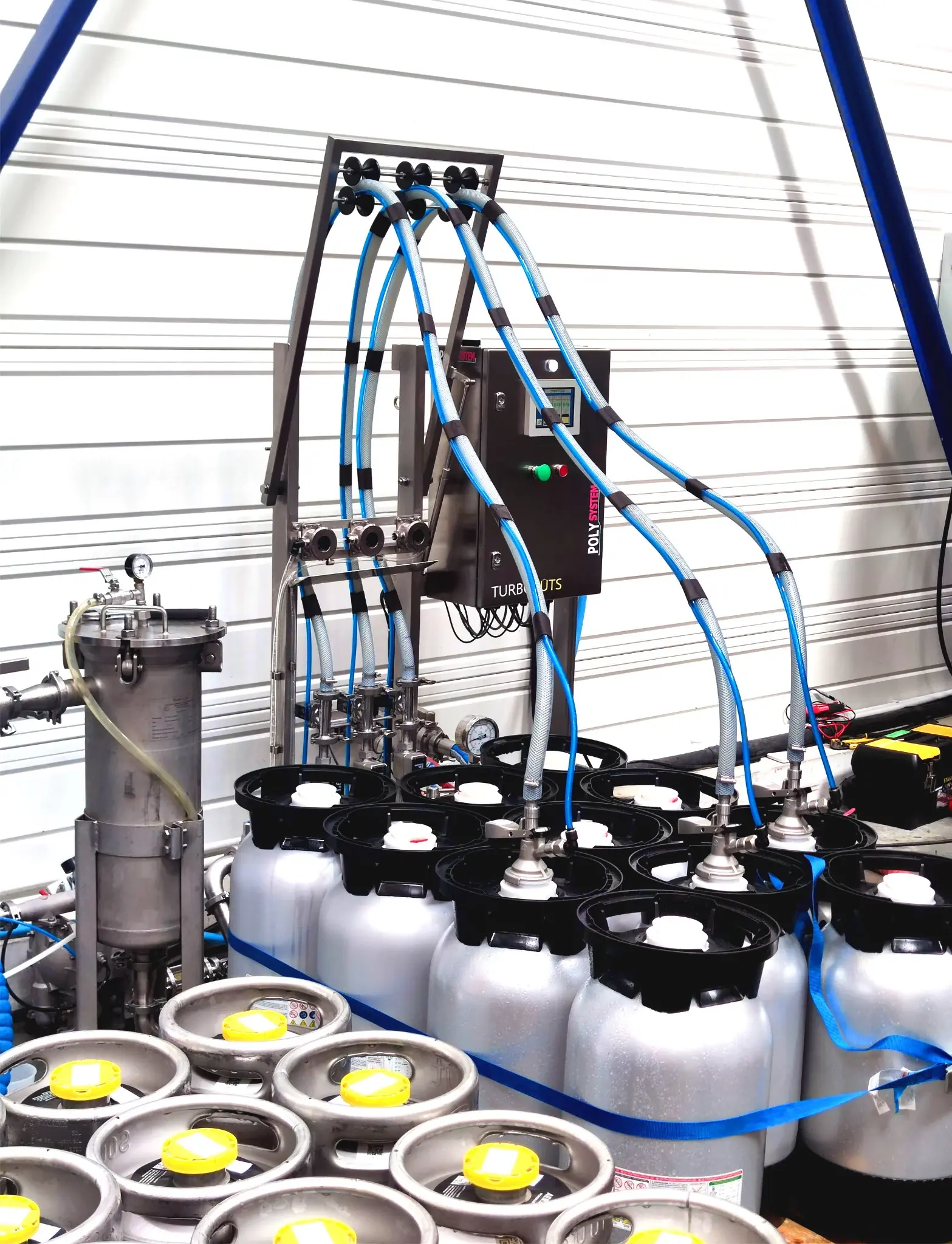

Turbo Fûts en production avec plusieurs contenants raccordés

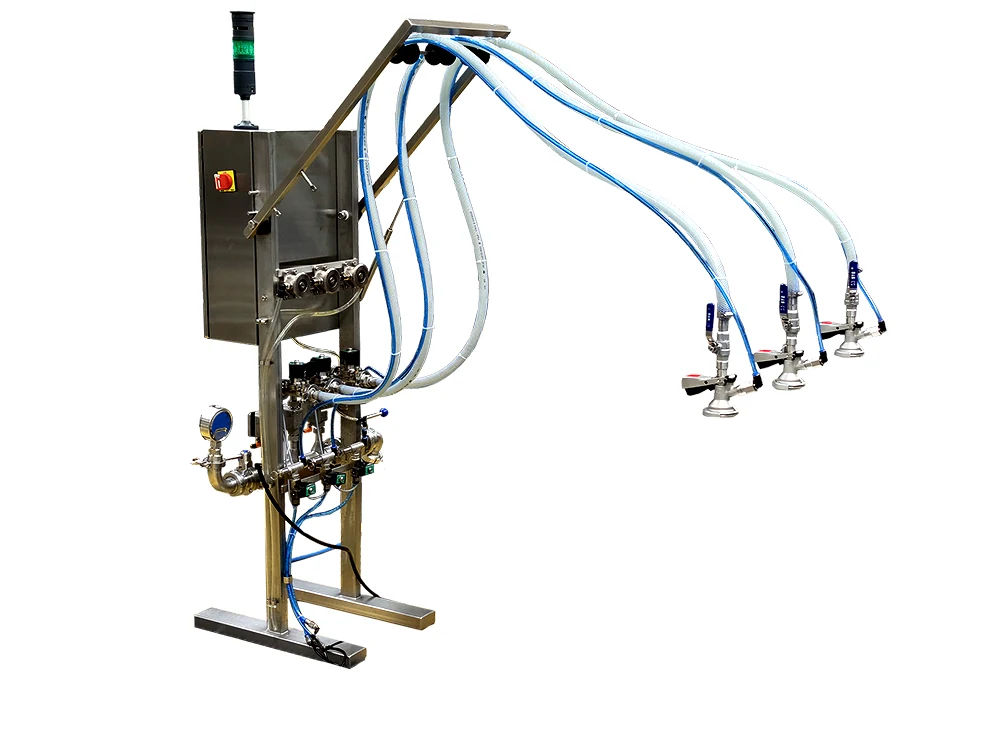

Turbo Fûts modèle compact avec ses flexibles déployés

REMPLISSAGE EN DOUCEUR

0.00L

0.8bar CO₂

PRODUCTION

Stockez vos fûts propres.
Et passez en mode Turbo.

3 fûtstoutes les 60 secondessur fûts de 20 L

TOUS VOLUMES DE FÛTSLe volume est paramétré avant le démarrage de la session : 10 L, 20 L, 30 L ou davantage selon le besoin. Connexion en tête A.

Selon l’organisation de départ, Turbo Fûts peut diviser le temps de production par deux ou trois. Ce gain dépend naturellement du process initial, de la préparation des fûts et des conditions réelles d’exploitation.

Parler de mon installation

08 — VOS BOISSONS

Une seule machine.
Plusieurs boissons.

Cette machine de remplissage de fûts de bière, kombucha, limonade et softs s’adapte aux boissons gazeuses ou non gazeuses et conserve une conduite précise du remplissage, du volume jusqu’à la pression finale choisie.

Fermentée

Bière

Ale · Lager · Sans alcool

Vivante

Kombucha

Nature · Infusé · Aromatisé

Créative

Softs

Sodas · Thés · Boissons fruitées

Pétillante

Limonade

Classique · Artisanale · Parfumée

PRESSION FINALE MAÎTRISÉELa pression est contrôlée en fin de cycle puis ajustée à la consigne choisie — généralement 1 bar dans le fût.

POLY SYSTEM — BRETAGNE

Votre atelier.
Vos fûts.
Votre configuration.

Parlez-nous de votre volume de production, de votre organisation et de vos utilités disponibles. Nous pourrons orienter le choix entre modèle compact et modèle mural.
